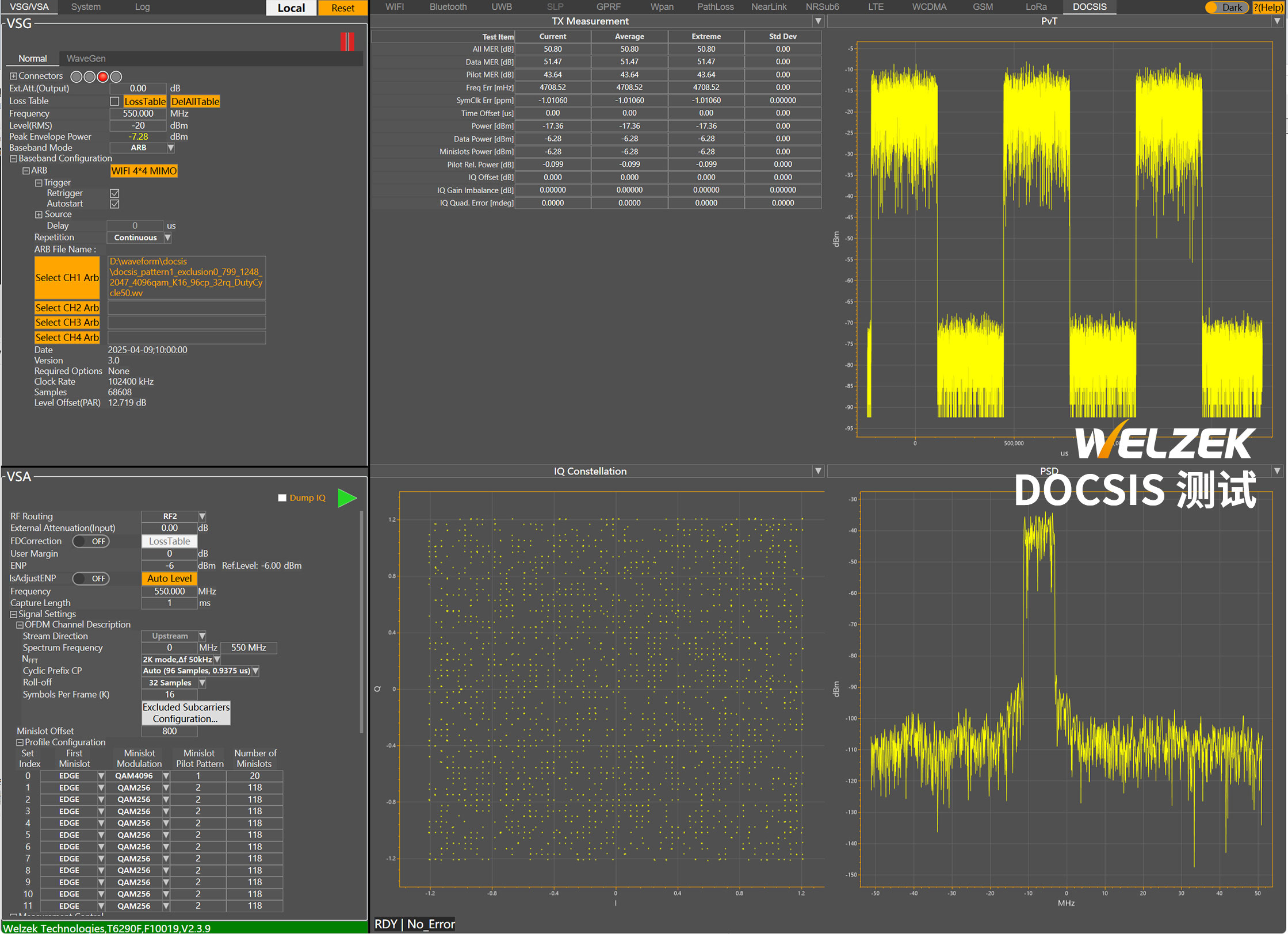

DOCSIS 3.1/4.0技术标准实现了更高效率的传输，在信号测试环节也新增了挑战。基于DOCSIS 3.1/4.0技术特性，T6290F支持多址接入技术（OFDMA）信号，验证OFDMA信道的零值子载波、子载波间隔（25/50kHz）、调制阶数（BPSK、QPSK、8-QAM、16-QAM、32-QAM、64-QAM、128-QAM、256-QAM、512-QAM、1024-QAM、2048-QAM和4096-QAM）及频谱平坦度。

DOCSIS 3.1和4.0的上下行频段扩展了可用频谱范围，尤其是DOCSIS 4.0的上行频段扩展，大幅提升有线宽带网络的传输容量和效率，因此具有更高的测试要求。T6290F频率范围75MHz至10000MHz，分析带宽达2GHz，可支持DOCSIS 3.1和4.0的广泛频段，且满足DOCSIS所需的全双工模式测试。

DOCSIS 4.0

下一代的DOCSIS技术，即DOCSIS 4.0，是一项强大的技术，它是专注于扩展频谱的 DOCSIS（ESD），具有更高的频谱上限，也是能增加上下行的同时传输功能的全双工 DOCSIS（FDX），两者都能为用户提供更高的网速。

扩展频谱的DOCSIS（ESD）增加了高达1.8GHz的高频段频谱，同时需要对有线接入网络中的有源和无源组件（如放大器和分接头）进行改造，以支持1.8GHz的频段，最终为下行链路提供额外 5Gb/s 的吞吐量。通过将下行链路的频谱提升到更高频段，运营商也可以选择更高的上行链路频谱，以实现更高的上行吞吐量。

全双工 DOCSIS（ FDX）在108-684MHz的频率范围内同时进行上下行传输。需要对有线接入方案进行架构调整，并采用所谓的 “零节点” 架构（去除放大器），导致NSP需要将DOCSIS 物理端移动到离其用户非常近的位置。这项技术选择比ESD更贵，但为上游增加了额外的5Gb/s吞吐量。

因此，DOCSIS技术中，FDX优先考虑下行，同时提供扩展上行频谱的策略，而ESD则从下行借用频谱，以将更多频谱分配给上行容量。

DOCSIS 典型测试用例

• MER

• DATA MER

• Pilot MER

• Ferquency Error

• Symbol Clock Error

• IQ Offset

• IQ Gain Imbanlace

• Power

• IQ Constellation

• Spectrum Emission Mask

• ACP
